CIS 12
CIS 12
- Digitales Modem (RUS).
- Verschlüsselte Daten und Sprache.
- Bandbreite 2,6 kHz.
- Im Wasserfall einfach zu bestimmen.
- 12 digitale Kanäle und ein Pilotton auf 3,3 kHz.
- Pilotton am rechten Rand des Screenshots gut zu erkennen.
Die folgenden Beispiele zeigen die wichtigsten Intruder, welche wir in den exklusiven Amateurfunk-Kurzwellenbändern antreffen. Die Screenshots sind so ausgewählt, dass sie der Erscheinung mit Amateurfunkmitteln am nächsten kommen.
CIS 12
- Digitales Modem (RUS).
- Verschlüsselte Daten und Sprache.
- Bandbreite 2,6 kHz.
- Im Wasserfall einfach zu bestimmen.
- 12 digitale Kanäle und ein Pilotton auf 3,3 kHz.
- Pilotton am rechten Rand des Screenshots gut zu erkennen.
CIS 36-50 50-50
- Digitales FSK-Modem der russischen Marine.
- Von einem Amateurfunk RTTY-Signal auf den ersten Blick kaum zu unterscheiden.
- Charakteristisch: Shift oft 250 Hz, auch z.B. 200 Hz oder 500 Hz.
- Variabel, oft 50 Baud.

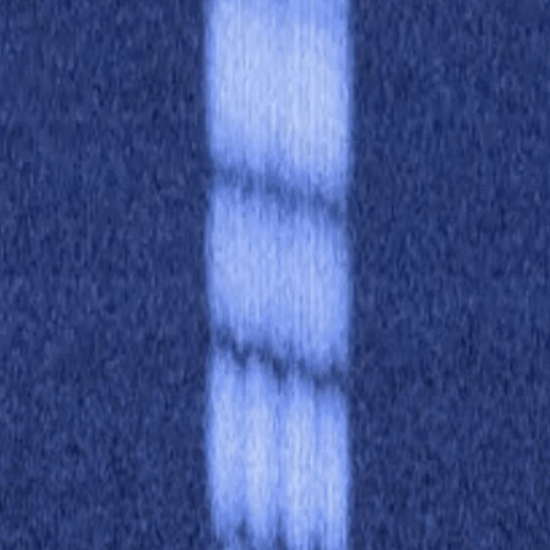

STANAG 4285
- Digitales PSK-Modem der NATO für Daten und Sprache.
- Charakteristischer Schleier im Wasserfall von rund 3 kHz Breite.
- 2400 Baud.
- BPSK, QPSK, 8-PSK.

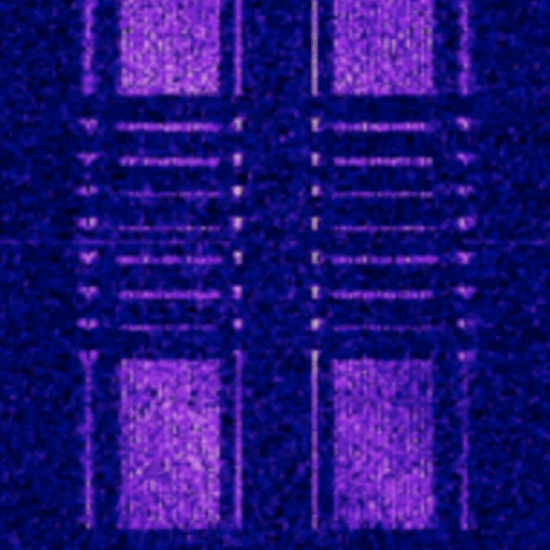

LINK-11
- Digitales Modem der NATO.
- Taktische Daten, meist Marine.
- Modus CLEW 2,31 kHz Bandbreite.
- Modus SLEW 3,00 kHz Bandbreite.
- 1 oder 2 charakteristische Datenströme im Wasserfall.
- DQPSK, PSK.

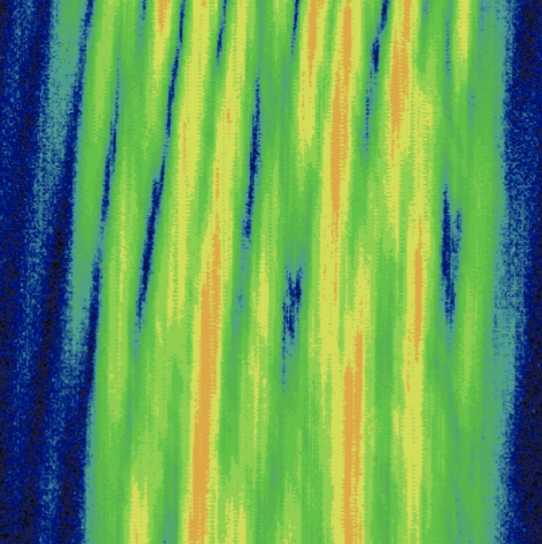

OTHR
- Schleierartiger, breiter Streifen im Wasserfall.
- Bandbreiten meist zwischen 10 - 160 kHz.
- Akustischer Eindruck. Brummton oder alternierender Ton.
- Urheber meist RUS, CHN, IRN oder NATO.
